HOME | バーコーター/アニロックスロール | アニロックスロール/小径グラビアロール(E-Roll φ30以下)

E-Roll

ラボ機用 E-Roll(φ30以下)の特徴

ラボ機用 E-Roll
(φ30以下)の特徴

アニロックスロール/小径グラビアロール

アニロックスロール
小径グラビアロール

耐食性に優れたステンレス製の材料が選択可能
セル容積を高精度に管理
多種多様な溝形状ラインナップ

耐食性に優れたステンレス製の
  材料が選択可能
セル容積を高精度に管理
多種多様な溝形状ラインナップ

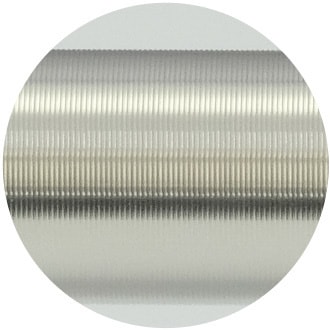

ステンレス製

耐食性に優れたステンレス製(SUS300番台)の材料を選択する事が可能です。
※鉄製(炭素鋼)での製作も可能です。

セル容積を高精度に管理

E-Roll(ロール幅方向、円周方向)でのセル容積のバラつきを抑えて製作することにより、塗布面状の改善、塗布精度の向上が期待できます。

多種多様な溝形状ラインナップ

多種多様な溝形状をラインナップしていますので、塗布面状の向上のため、ご使用環境に合う溝形状を見いだすことが期待できます。

S形(スタンダード)

OSP

OSGワイヤーレスバーの標準(スタンダード)溝形状です。溝山頂部と溝底部をR形状で設計することで、ワイヤーバーで問題となる、塗布液の固形分による目詰まりを低減します。

K形

OSP

溝底部にフラット部を設け、液の平滑性(レベリング性)の向上を狙った溝形状です。比較的、粘度が高めで、塗布量の多い事例に採用されています。

W形

OSP

溝山頂部にフラット部を設け、初期摩耗の低減を狙い、長寿命化を目的とした溝形状です。塗布時に大きな摩耗を引き起こしやすい事例に採用されています。

R-Max(RS)形

OSP

S形と比較し、溝山頂部のR形状を大きくすることで、初期摩耗を低減し、基材との接触点に変化をつけることで、塗布面状の向上を狙った仕様です。

WP(ワイドピッチ)

OSP

溝間の長さ(ピッチ)を拡げ、溝深さを低い形状にすることで、液の平滑性(レベリング性)の向上を狙った仕様です。S形と比較して洗浄性の向上も見込まれます。

NP(ナローピッチ)

OSP

溝間の長さ(ピッチ)を狭くし、薄い基材、基材のテンションを張り切れない環境などを考慮し、基材の支える点を多くすることを狙った仕様です。

M形

OSP

溝山頂部にフラット部を設け、溝底部にR形状の組み合わせにより、初期摩耗の低減と洗浄性の向上を狙った仕様です。

0°(リング)

OSP

溝の一つ一つが完全に独立している溝形状です。 溝が螺旋状になっていないので、端部からの異物混入を防ぐことを狙った仕様です。

角度付き(3°~)

OSP

塗布時のピッチスジ(縦スジ)の低減と異物の抜け出しが早くなることを狙った溝形状です。S形ではスジが残ってしまう場合でも、スジなく塗布できる可能性のある仕様です。

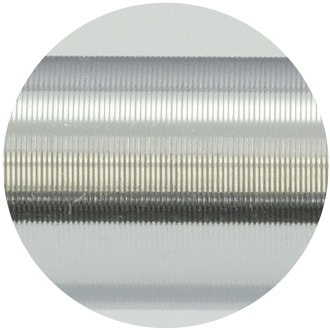

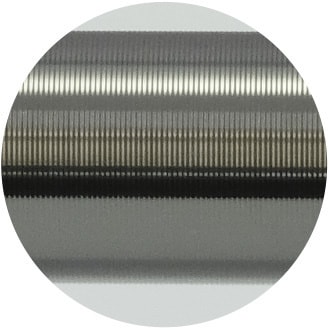

表面処理特性

納期対応

通常納期1.5ヶ月~2ヶ月となります。
お急ぎの場合はお気軽にご相談ください。

その他・サポート

製作可能範囲

OSP

D外径(mm)

φ4~φ30

L全長(mm)

~8200

l溝加工範囲(mm)

製作時要指定

※素材径により全長制限があります。
※その他のサイズをご希望の方はお問合せください。

品質保証

溝部の形状(ピッチ、山高さ、面積など)を測定、管理しています。
その他の測定項目、検査表の発行など、お気軽にお問合せください。


事前調査

ご使用中のアニロックスロール(小径グラビアロール)を借用して、調査させて頂く事も可能です。
アニロックスロール(小径グラビアロール)が抱える課題、問題点を把握し、課題解決方法をご提案します。


納品後サポート

納品させて頂いた製品につきまして、使用経過品の調査も対応します。
